UPS电源在操作面板、接线端子、技术手册中使用了大量专业符号，正确识别这些符号对于日常操作、故障排查与安全维护至关重要。本文系统梳理UPS电源常用符号，包括状态指示符号、电气符号、保护符号及认证符号，帮助用户快速理解设备标识含义。
UPS面板上的状态指示符号用于显示设备当前运行状态，用户可通过指示灯或显示屏符号快速判断UPS工作情况。
| 符号含义 | 状态说明 | 处理建议 |
|---|---|---|
| 市电指示 | 市电输入正常，UPS由市电供电 | 正常运行状态 |
| 电池指示 | 市电中断，UPS由电池逆变供电 | 及时保存数据，准备关机 |
| 旁路指示 | UPS切换至旁路供电 | 检查主机是否故障 |
| 故障指示 | UPS发生故障 | 立即联系维修人员 |
| 过载指示 | 负载超出UPS额定容量 | 减少负载或更换大容量UPS |
| 电池低电压 | 电池电量即将耗尽 | 立即保存数据并关机 |

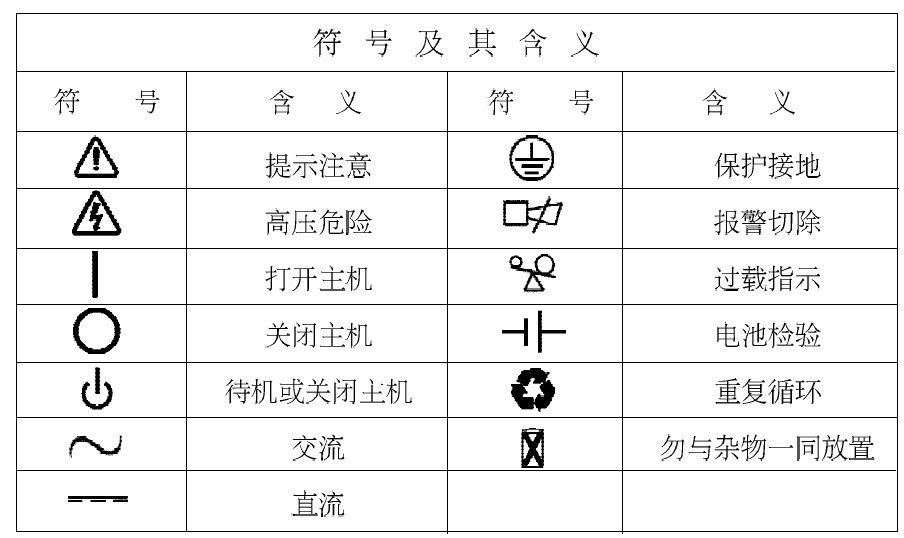

图1：UPS电源面板符号展示
UPS接线端子与电气图纸中常使用标准电气符号，正确识别这些符号是安装接线与故障排查的基础。
| 符号含义 | 说明 |
|---|---|
| L / N | 火线（Live）/ 零线（Neutral） |
| PE / ⏚ | 保护接地线（Protective Earth） |
| L1 / L2 / L3 | 三相火线 |
| DC / ⎓ | 直流电（Direct Current） |
| AC / ~ | 交流电（Alternating Current） |
| IN / OUT | 输入 / 输出 |
| BAT | 电池（Battery）接线端子 |
| SNMP / RS232 / USB | 通信接口标识 |
UPS设备上标注的保护与安全符号用于提示操作人员注意安全事项，避免触电、火灾等事故。
| 符号含义 | 安全提示 |
|---|---|
| ⚠ 警告 | 提示存在潜在危险，需注意操作 |
| ⚡ 高压危险 | 设备内部存在高压，非专业人员禁止拆机 |
| 🔥 火灾风险 | 禁止在易燃易爆环境中使用 |
| 🔋 电池警告 | 电池含有腐蚀性物质，需妥善处理 |
| ♻ 可回收 | 设备或电池报废后应交由专业机构回收 |
图2：UPS电源安全符号展示
UPS产品铭牌与说明书中常见各类认证标识，代表产品符合相应安全与质量标准。
| 认证标识 | 含义说明 |
|---|---|
| CE | 符合欧盟安全、健康、环保要求 |
| RoHS | 限制使用有害物质指令 |
| UL | 美国保险商实验室安全认证 |
| CCC | 中国强制性产品认证 |
| ISO9001 | 质量管理体系认证 |
| 能源之星 | 节能产品认证 |
正确识别UPS电源常用符号对于设备操作、接线安装、故障排查及安全维护具有重要意义。面板状态指示符号帮助用户判断设备运行状态，电气符号指导接线安装，安全符号提示操作注意事项，认证标识代表产品合规性。如需了解更多产品信息，可查看UPS不间断电源产品详情。
总结：UPS电源常用符号主要包括四类：一是面板状态指示符号，包括市电指示、电池指示、旁路指示、故障指示、过载指示、电池低电压等；二是电气符号，包括L/N（火线/零线）、PE（保护接地）、L1/L2/L3（三相火线）、DC（直流）、AC（交流）、IN/OUT（输入/输出）、BAT（电池）、SNMP/RS232/USB（通信接口）；三是保护与安全符号，包括警告、高压危险、火灾风险、电池警告、可回收等；四是认证与标识符号，包括CE、RoHS、UL、CCC、ISO9001、能源之星等。正确识别这些符号有助于安全操作与高效维护。
本文由深圳腾骏达科技提供，转载请注明出处。
